Schallschutz und Akustik mit Glastüren

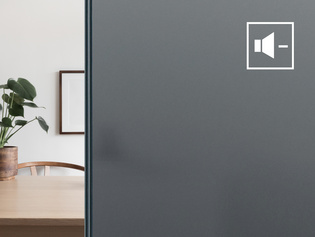

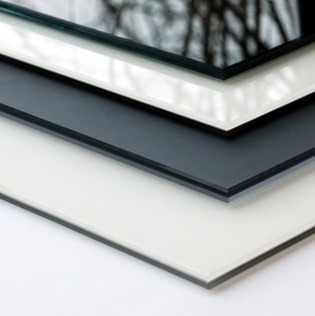

Der Schalldämmwert einer Glastür wird beeinflusst von der Schwere und Dicke des Glases, der Materialsteifigkeit und dem Scheibenzwischenraum (dem sog. SZR bei mehrlagigem Aufbau). VSG-Glastüren sind grundsätzlich dicker als ESG-Türen und weisen allein deswegen einen höheren Schalldämmwert auf. Durch den zweilagigen Aufbau entsteht ein Zwischenraum, der mit einer elastische Folie gefüllt ist. Diese absorbiert Schall. Die Verbindung ist stabil aber elastisch.

Bel ist eine nach Alexander Graham Bell benannte Hilfsmaßeinheit. Üblich ist es, Werte in Dezibel (dB) angegeben. Ein Dezibel entspricht zehn Bel. Mit Dezibel wird die Höhe des Geräuschpegels gemessen. Je höher der Wert, desto höher der Pegel und desto lauter die Geräusche. Bereits ein ruhiger Garten weist einen Geräuschpegel von etwa 25 dB auf. Eine Fernsehübertragung liegt bereits bei 35 dB und eine normale Unterhaltung bei 45 dB. Ein Flugzeug, aus der Nähe gemessen, kommt auf 114 dB. Auch interessant: Eine Differenz von 10 DB steht für eine Verdoppelung oder Halbierung des Pegels. Der Unterschied zwischen 110 dB und 120 dB ist also immens. Eine Schalldämmung von 10 dB halbiert aber andererseits die Lärmbelastung schon um ca. 50%. Eine Tür mit einem Schalldämmwert von 30 dB (der Schallschutzklasse 1) minimiert eine Unterhaltung von 45 DB daher bereits auf das Niveau von raschelndem Papier oder dem Ticken einer Uhr. Null Dezibel entspräche absoluter Stille. Diese kommt praktisch nicht vor. Geräusche werden vom Menschen erst ab ca. 2 DB wahrgenommen.

Der Begriff ist mit dem Wort „Alarm“ verwandt und entstammt dem italienischen „all’arme“ (zu den Waffen). Unter Lärm versteht man umgangssprachlich laute, unangenehme Geräusche, die als störend wahrgenommen werden. Helle Töne werden meistens als störender empfunden als tiefe Töne. Außerdem werden rhythmisch wiederkehrende Geräusche (Hämmern) besonders negativ bewertet. Lärmbelastung kann durch Verkehrsmittel (Autos, Züge …), Industrie (Gewerbegebiet), Baustellen aber auch durch benachbarte Schulen oder Freizeitanlagen entstehen. Nicht zuletzt sorgen unterschiedliche Auffassungen unter Nachbarn für Ärgernisse. Auch innerhalb der eigenen vier Wände führt Lärm zu Beeinträchtigung der Lebensqualität. Was rechtlich als Lärm oder unzulässige Lärmemission gilt muss sehr differenziert bewertet werden.

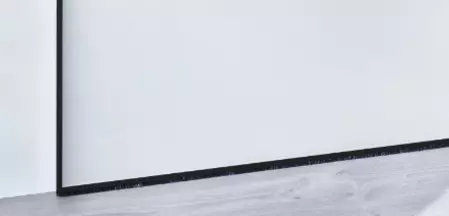

Schall kann durch kleinste Öffnungen dringen. Das betrifft auch den Bodenspalt zwischen Türblatt und Fußboden. Wer auf hohen Schallschutz Wert legt sollte den Bodenspalt zusätzlich abdichten. Aber Achtung: Bei der Montage von Glastüren muss grundsätzlich eine bestimmte Spalthöhe erhalten bleiben, da Kieselsteine und Schmutz ansonsten die empfindliche Glaskante und damit die Tür beschädigen könnten. Man verwendet für Glastüren daher Dichtungen aus weichen Bürsten. Sie sind nahezu unsichtbar und blockieren nicht bei kleinen Schmutzpartikeln. So nimmt weder die Glastür Schaden, noch wird der Fußboden zerkratzt.

In offenen Grundrissen gibt es weniger Schallbarrieren, so dass sich Lärm ungehindert ausbreiten kann. Großzügige Bodenflächen, Decken und Fensterfronten können Geräusche gut reflektieren. Es entsteht zusätzlich sogenannter diffuser Schall, der in Form von unangenehmen Hallgeräuschen die Sprachverständlichkeit reduziert. Außerdem gilt: Je mehr Bewohner zusammenleben, desto höher ist der potentielle Geräuschpegel und desto mehr muss auf eine gute Bau- und Raumakustik geachtet werden.

Während in Dezibel der Lärmpegel angeben wird so steht die Einheit Hertz für die Frequenz, also die Anzahl der regelmäßig vorkommenden Vorgänge pro Sekunde. Benannt wurde die Einheit nach dem deutschen Physiker Heinrich Hertz. Brummende, tiefe Geräusche, wie sie beispielsweise ein Automotor erzeugt, haben Frequenzen unter 1000 Hz. Das menschliche Ohr kann einen Umfang von 10-10000 Hertz wahrnehmen. Je höher die Frequenz, desto höher der Ton. Bei bis zu 18 000 Hertz spricht man Hochfrequenztönen. Ultraschall liegt darüber und wird nur noch von manchen Tieren wie Hunden oder Fledermäusen gehört. Dunkle Töne entsprechen langsamen und helle Töne sehr schnellen Wellen.

Türen werden in fünf Schallschutzklassen unterteilt:

• Schallschutzklasse 0: Prüfmaß (Rw,P) mind. 27 dB entspricht Anforderungsmaß (Rw,R) mind. 22 dB
• Schallschutzklasse 1: Prüfmaß (Rw,P) mind. 32 dB entspricht Anforderungsmaß (Rw,R) mind. 27 dB (für Hausflure, Arbeitsräume, Treppenhäuser etc.)
• Schallschutzklasse 2: Prüfmaß (Rw,P) mind. 37 dB entspricht Anforderungsmaß (Rw,R) mind. 32 dB (für Unterrichtsräume, Hotels etc.)
• Schallschutzklasse 3: Prüfmaß (Rw,P) mind. 42 dB entspricht Anforderungsmaß (Rw,R) mind. 37 dB (für Behandlungsräume in Praxen etc.)
• Schallschutzklasse 4: Prüfmaß (Rw,P) mind. 47 dB entspricht Anforderungsmaß (Rw,R) mind. 42 dB (Sonderfälle)

Eine ausgewogene Raumakustik kann zu einem außergewöhnlichen Klangerlebnis führen. Musiker wissen das. Dabei ist es wichtig, dass alle Frequenzen möglichst harmonisch reflektiert werden. Besonders negativ wäre es, wenn Störgeräusche betont und feine Nuancen geschluckt würden. Lange Nachhallzeiten sind in der Regel unangenehm. Sie verwischen die Klänge ineinander. Es wird anstrengend jemandem zuzuhören. Die Sprachverständlichkeit leidet. Man fühlt sich gestresst.

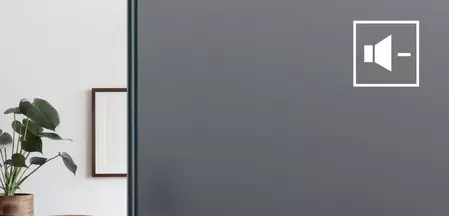

Wählen Sie bereits beim Kauf VSG- statt ESG-Glas. Der Schallschutz einer Ganzglasdrehtür kann außerdem durch spezielle Zargendichtungen verbessert werden. Sie sind in vielen Zargensystemen bereits vorgesehen. Fragen Sie einfach im Türenfachhandel, nach geeigneten Lösungen. Dichtungen in den bestehenden Zargen sollte man regelmäßig kontrollieren und gegebenenfalls austauschen. Die Glastür muss natürlich perfekt in die Zarge passen. Sie darf nicht zu klein sein. Nutzen Sie für die Bestellung unbedingt unsere Aufmaßblätter.

Ein bekanntes Beispiel sind Holzböden. Bringt man einen Holzboden durch Auftreten in Schwingung so erzeugt man mechanische Wellen und damit Schall. Wäre darunter noch ein Hohlraum so hätte man einen Art Resonanzkörper wie bei einer Violine. Der entstandene Schall würde noch verstärkt. Eine freistehende Metall- oder Holztreppe ist ebenfalls sehr laut, denn sie kann gut schwingen. Die Decke wird in punkto Raumakustik oft vergessen. Sie ist jedoch ein sehr starker und großflächiger Schallreflektor.

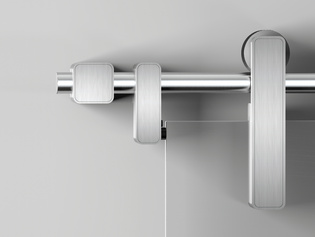

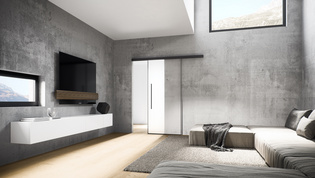

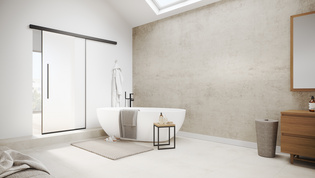

Unter einem Softeinzug versteht man einen Einzugsdämpfer für Glasschiebetüren. Er bremst die Geschwindigkeit, der sich schließenden Tür ab, so dass diese nicht anschlägt. Die Tür wird sanft in die Arretier-Position eingezogen und dort gehalten. Softeinzüge sind bei Küchenschubladen nicht mehr wegzudenken und natürlich auch für Schiebetüren erhältlich. Mit Softeinzug genießt man mehr Komfort. Gleichzeitig schont man das Glas und mindert die Geräuschentwicklung beim Schließen. Das Glas klirrt nicht und schlägt nicht an. Die Einzug-Positionen können individuell konfiguriert werden.

Zum Schallschutz zählen alle Maßnahmen, die unerwünschten Schall in Räumen vermindern. Die Maßnahmen beeinflussen zum einen das Eindringen, die Entstehung, aber auch die Ausbreitung von Schall in schutzbedürftigen Räumen. Schallbelastung kann bauseitig minimiert werden, lässt sich aber auch durch die Raumausstattung verbessern.

Unter einer Fuge versteht man einen feinen Spalt zwischen zwei Bauteilen. Bei Türen entsteht eine Fuge beispielswese zwischen Türblatt und Zarge. Für optimalen Schallschutz müssen Fugen immer abgedichtet werden. Üblicherweise verfügen Zargen, über eine elastische Dichtung. Sie schließt die Fuge und dämpft das Geräusch beim Anschlagen der Tür. Bei der Montage von Glasdrehtüren ist darauf zu achten, dass die geschlossene Tür ringsum dicht auf dem Türfalz aufliegt. Das Fugenschalldämmass wird wie das Schalldämmass auf Grundlage der DIN 4109 berechnet. Es spielt allerdings bei der Auswahl von Zargen für Glastüren eine geringere Rolle.

Je weicher, poröser und elastischer ein Material ist, desto besser absorbiert es Schallwellen. Raue Oberflächen sorgen dafür, dass auftreffender Schall gestreut wird. Gestreute Schallwellen sind kleiner und verlieren daher schnell an Kraft. Zu den schallharten Materialien gehören Stein, Estrich, Beton, Stahl, Aluminium und einfaches Glas. Materialien, die nicht selbst in starke Schwingung geraten (wie Glas) verhindern die Weiterleitung des Schalls von Raum zu Raum. Eine pauschale Aussage für ein Baumaterial kann jedoch nicht getroffen werden. Viele Hersteller bieten Produkte mit verbesserten Schallschutzeigenschaften an. Wer auf eine gute Raumakustik Wert legt, sollte sich schon in der Bauphase beraten lassen.

Geräusche können nicht nur durch Türen, sondern auch durch Wände, Decken und Böden in Nebenräume gelangen. Je mehr ein Material schwingt, desto mehr überträgt es Schall. Bei Türen ist darauf zu achten, dass sie gut abdichten.

Schall lässt sich gut mit Wasserwellen vergleichen. Ähnlich wie diese breitet er sich grundsätzlich, von der Quelle ausgehend, in alle Richtungen aus. Manche Schallquellen, wie beispielsweise ein Lautsprecher, erzeugen jedoch ein gerichtetes Schallfeld. Schall wird von Fläche auf die er trifft absorbiert oder umgelenkt. Er kann also die Richtung ändern. Auch für Schall gilt übrigens, dass der Einfalls- dem Ausfallswinkel entspricht. Trifft Schall also senkrecht auf eine reflektierende Fläche, so wird er auch direkt zurückgeworfen. Trifft er dagegen im flachen oder spitzen Winkel auf, so wird er entsprechend des Einfallswinkels umgelenkt.

Hall entsteht durch die Reflexion einer Schallwelle. Der Schall trifft auf eine Fläche und wird von dieser reflektiert. Grundsätzlich hallen alle Geräusche in einem Raum so lange wieder, bis sie ihre Schwingungsenergie verloren haben. Die Nachhallzeit beschreibt also die Zeit von der Entstehung des Schalls bis zu dessen Abklingen. Dabei spielt der Schallpegel eine Rolle. Je lauter das Geräusch ist, desto länger hallt es nach.

Das Schalldämmmaß einer Türen wird in Rw,P gemessen und in einem Labor auf einem Prüfstand ermittelt. Im eingebauten Zustand können die Werte umgebungs- und montagebedingt abweichen, man geht diesbezüglich von ca 5 dB aus und spricht von einem sogenannten Vorbehaltsmaß. Das bedeutet, dass das tatsächliche Prüfmaß einer Tür (Rw,P) um mindestens 5 dB höher sein muss als es für den jeweiligen Verwendungszweck vorgeschrieben ist. Die Anforderung wird in Rw,R gemessen. Die Formel lautet also: Rw,R = Rw,P – 5 dB. Detaillierte Informationen sind in der DIN 4109 bzw. der VDI 4100 festgehalten.

Nach der Mindestanforderung der DIN 4109-1 (Schallschutz im Hochbau v. Januar 2028) gilt für Wohnungseingangstüren die Schallschutzklasse 1. Die Anforderungen sind für Räume zu erfüllen, die dem dauernden Aufenthalt dienen, wie es bei Wohnungen der Fall ist. Innerhalb des eigenen Wohnbereichs sind keine zwingenden Vorschriften einzuhalten.

Die Raumakustik beschäftigt sich im engeren Sinne mit den Akustik innerhalb eines Raumes. Schallquelle und Empfänger befinden sich dabei im gleichen Raum. Man unterscheidet zwischen Raumakustik und Bauakustik. Letztere befasst sich mit der Schallübertragung von Raum zu Raum. Für die Wohnraumplanung spielen beide Phänomene eine Rolle, denn je weniger Geräusche in einem Raum entstehen oder bereits in der Nähe der Schallquelle abgedämpft werden, desto weniger können sie in andere Räume dringen.

Fenster und Türen beeinflussen, wieviel Schall in einen Raum gelangt. Außerdem zählen Fenster und Türen, zu den schallharten Flächen. Sie verändern daher auch die Raumakustik in einem Zimmer. Im normalen Wohnumfeld spielt die Schallreflektion durch Türen jedoch kaum eine Rolle, zumal große Wandflächen, und vor allem Decken, deutlich mehr Einfluss auf die Raumakustik ausüben. Wer es jedoch sehr genau nimmt, sollte Schallquellen nicht unbedingt in der Nähe von Fenstern und Türen positionieren und diese nicht direkt beschallen. Generell sollten sich gegenüber von Lautsprechern keine großen, schallharten Flächen befinden, die viel Hall zurückwerfen.

Man unterscheidet Luftschall und Körperschall. Schall kann sich also nicht nur in der Luft sondern auch in Körpern bzw. Materialien ausbreiten. Nur im luftleeren Raum gäbe es keine Schallwellen. Feste Stoffe und Flüssigkeiten leiten Schall sogar besser als Luft. Die Geschwindigkeit beträgt in der Luft etwa 333 Meter in der Sekunde, in Kautschuk nur 40 m, in Wasser 1480 Meter, in Holz bis zu 5500 Meter und in Stahl sogar 6.000 Meter (das entspricht über 21.000 km/h !). Beton und Stein können ähnlich hohe Werte aufweisen. Zusammengefasst lässt sich sagen: Je weniger ein Baumaterial in Schwingung gebracht werden kann, desto weniger leitet es Schall weiter.

Wählen Sie für die Einrichtung grundsätzlich Mobiliar aus Materialien mit guten Absorptionseigenschaften. Hochflorige Teppiche, Gardinen oder ein großes Sofa schlucken viel Schall während glatte, harte Flächen für einen vermehrten Halleffekt sorgen. Es gilt eine gute Balance aus Freiflächen und schallweichen Einrichtungsgegenständen zu schaffen.
